FAT100 Handheld Spectrum Analyzer
The FAT100 is a cost-effective, entry-level handheld RF tester with a frequency range from 9 kHz to 4 GHz.
하이라이트
- The displayed average noise level (DANL) is as low as 135 dBm enables reliable detection of weak signals.
- Low phase noise ensures signal purity and measurement accuracy
- Supports full span, zero span, manual step, and additional scan modes for flexible analysis
- Multiple trace modes—such as clear/write, max hold, and min hold—simplify signal comparison and evaluation.
- Offers several cursor modes, including normal, delta, and delta pair, as well as one-click peak search for fast identification of signal features.
- Standard interfaces include LAN, USB Host/Device, and an SD card slot for data export and remote control.
- Optional tracking generator (FAT100-B): Built-in 5 MHz to 1.6 GHz tracking generator supporting frequency response measurements.

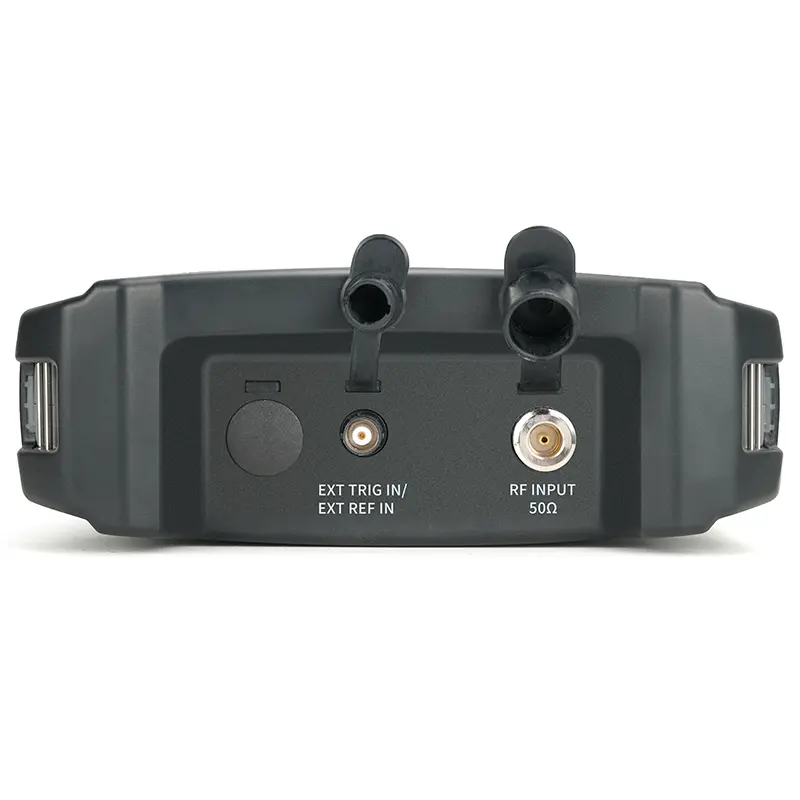

- Supports a 10 MHz external reference input to enhance system synchronization accuracy.
- 5.7-inch high-definition color LCD provides a clear display and intuitive operation.
- One-touch Auto Tune quickly locates signals and optimizes measurement settings automatically.
사양
| 주파수 범위 | 9 kHz ~ 1.6 GHz |
| Displayed Average Noise Level (DANL) | -135 dBm (typical value, preamplifier on) |
| 위상 잡음 | -80 dBc/Hz @10kHz offset |
| Resolution Bandwidth (RBW) | 10 Hz ~ 1 MHz (1-3-10 sequence) |
| Video Bandwidth (VBW) | 1 Hz ~ 1 MHz |
| Amplitude accuracy | <1.5 dB |
| Input attenuation range | 0 ~ 51 dB (1dB step) |
| Reference level range | -100 dBm ~ +30 dBm |
| 화면 | 5.7-inch LCD, 600×480 |
| Communication interface | LAN, USB Host/Device, SD card slot |
| power supply | DC 12-17V / AC adapter |
| 작동 온도 | -10℃ ~ +50℃ |
애플리케이션 시나리오
Educational experiments: Communication principles, RF circuit teaching
R&D debugging: wireless module and RF device performance verification
Production testing: testing of passive/active components such as filters and amplifiers
On-site maintenance: signal coverage detection, interference troubleshooting
Real Experiences with Spectrum Analyzers
David R
“The TFN spectrum analyzer is incredibly portable and easy to use. Its compact size and lightweight design make it perfect for on-site testing, and the intuitive menu with Auto and Preset functions saves a lot of time in the field.”
Mark T.
“Excellent performance for its class — the high sensitivity and built-in preamplifier make weak signal detection effortless. I also appreciate the multiple interfaces and remote-control support, which make data management smooth and efficient.”
자주 묻는 질문
어떤 물류 옵션을 제공하나요?
DHL은 주문의 긴급성, 크기, 무게, 위치에 따라 최적화된 물류 솔루션을 제공합니다:
국제 특급 배송: 샘플, 긴급 주문 및 22파운드 미만의 소형 배송에 적합합니다. DHL, FedEx, UPS와 같은 최고의 물류 제공업체와 제휴하여 방문 배송 추적을 제공합니다.
항공 화물: 중대형 주문 또는 시간에 민감한 전체 장비에 적합하며 비용과 속도 간의 효과적인 균형을 제공합니다.
해상 화물: 대량 주문에 적합하며 가장 경제적인 배송 방법입니다. 당사는 FOB, C&F, CIF 등 다양한 거래 조건을 제공합니다.
리드 타임은 어떻게 되나요?
표준 제품의 경우 재고가 있고 배송 준비가 완료된 경우 리드 타임은 약 7-10일입니다. 옵션 제품의 경우 리드 타임은 약 25~30일입니다.
제품 보증 기간은 어떻게 되나요?
저희는 제품의 품질과 신뢰성에 대해 자신합니다.
목적지 항구 도착일로부터 모든 기기에 대해 표준 12개월 보증을 제공합니다.
연장 보증도 제공되므로 자세한 내용은 영업팀에 문의하세요.
