Quando si lavora con un analizzatore di spettro, le impostazioni della larghezza di banda influenzano direttamente il modo in cui i segnali vengono visualizzati, interpretati e infine misurati. Tra tutti i parametri relativi all'ampiezza di banda, come l'ampiezza di banda in ingresso, l'ampiezza di banda IF, l'ampiezza di banda in tempo reale (RTBW) e l'ampiezza di banda di sweep.Larghezza di banda di risoluzione (RBW) e Larghezza di banda video (VBW) sono i due più frequentemente regolati e anche i due più comunemente fraintesi.
Nel lavoro quotidiano di collaudo RF, molti ingegneri sanno che la modifica di RBW o VBW “fa qualcosa” alla traccia dello spettro, ma spesso non hanno le idee chiare su cosa cambia esattamente, perché cambia e quale parametro deve essere regolato per primo.. Questo articolo spiega la differenza tra VBW e RBW in modo pratico e orientato alle misure, concentrandosi sul modo in cui queste impostazioni influiscono sui risultati reali dell'analizzatore di spettro piuttosto che sulle definizioni teoriche.
Che cos'è la larghezza di banda video (VBW) in un analizzatore di spettro?
Larghezza di banda video (VBW) si riferisce alla larghezza di banda del filtro video applicato dopo il rilevamento del segnale. Una volta che l'analizzatore di spettro converte il segnale IF in un segnale rilevato (inviluppo), il filtro VBW lo smussa prima di visualizzarlo sullo schermo.
In pratica, il VBW controlla l'aspetto stabile o “tranquillo” della traccia, e non quanto siano separate le diverse frequenze. Un VBW più piccolo riduce le fluttuazioni di rumore visibili e rende la traccia più uniforme, il che è particolarmente utile quando si osservano segnali stabili o di basso livello. Tuttavia, un'eccessiva attenuazione può nascondere le variazioni a breve termine o il comportamento del segnale in rapida evoluzione.
Durante le misure reali, i tecnici notano spesso che la riduzione del VBW rende lo spettro più facile da leggere, soprattutto in prossimità del rumore di fondo. D'altra parte, quando si osservano segnali a raffica o interferenze che variano rapidamente, l'uso di un VBW più ampio consente alla visualizzazione di riflettere meglio la dinamica reale del segnale, anche se la traccia appare più rumorosa.
È importante sottolineare che Il VBW non migliora la risoluzione in frequenza. Ha effetto solo sulla visualizzazione del segnale rilevato.
Che cos'è la larghezza di banda di risoluzione (RBW) in un analizzatore di spettro?
Larghezza di banda di risoluzione (RBW) definisce la larghezza di banda del canale filtro a frequenza intermedia (IF) in un analizzatore di spettro. Determina direttamente quanto vicini possono essere due segnali in frequenza prima che inizino a fondersi in un unico picco sul display.
Dal punto di vista della misura, RBW è uno dei parametri più critici. Un RBW più stretto consente all'analizzatore di distinguere i segnali a distanza ravvicinata e riduce il rumore di fondo visualizzato. Per questo motivo, l'RBW è essenziale quando si analizzano segnali a banda stretta, canali adiacenti o dettagli spettrali fini nei segnali modulati.
Il compromesso diventa evidente durante i test reali: la riduzione dell'RBW migliora la risoluzione, ma rallenta anche la velocità di sweep. Al contrario, l'utilizzo di un RBW più ampio consente una scansione più veloce su un'ampia gamma di frequenze, ma i segnali a distanza ravvicinata possono sovrapporsi e diventare indistinguibili.
In breve, L'RBW determina ciò che è possibile risolvere nel dominio della frequenza., e deve sempre essere scelto in base alla precisione di misura richiesta prima di considerare l'estetica del display.
VBW vs RBW: capire la differenza reale
Sebbene VBW e RBW vengano spesso regolati insieme, hanno scopi molto diversi all'interno di un analizzatore di spettro.
RBW determina il comportamento selettivo in frequenza dell'analizzatore. Influisce sulla risoluzione, sul tempo di sweep e sulla capacità di separare i segnali adiacenti.
VBW, opera invece dopo il rilevamento e influisce principalmente sull'aspetto liscio o rumoroso della traccia visualizzata.
Un modo utile di pensare a questa differenza è il seguente:
- L'RBW definisce quali informazioni esistono nella misurazione
- Il VBW definisce il modo in cui le informazioni vengono presentate visivamente.
| Parametro | Larghezza di banda di risoluzione (RBW) | Larghezza di banda video (VBW) |
|---|---|---|
| Definizione | Larghezza di banda del filtro IF | Larghezza di banda del filtro video (post-rilevazione) |
| Funzione primaria | Determina la risoluzione della frequenza | Attenua il segnale visualizzato |
| Influenza la risoluzione | ✅ Sì | ❌ No |
| Influenza la visualizzazione del rumore | Indirettamente | ✅ Sì |
| Impatto sulla velocità di spazzamento | Forte | Minimo |
| Obiettivo di regolazione tipico | Separare i segnali adiacenti | Ridurre le fluttuazioni delle tracce |
A causa di questa relazione, modificando il VBW non si recuperano mai i dettagli di frequenza persi a causa di un RBW troppo ampio.
Come scegliere RBW e VBW per misurazioni accurate
Negli scenari di misura reali, la RBW deve sempre essere selezionata per prima. La risoluzione di frequenza richiesta determina quanto deve essere stretta la RBW. Una volta impostata correttamente la RBW, è possibile regolare la VBW per migliorare la leggibilità del display senza influire sulla risoluzione.
Una linea guida pratica comunemente utilizzata è la seguente:
La VBW deve essere uguale o inferiore a un terzo della RBW.
Questo rapporto fornisce una sufficiente attenuazione, preservando al contempo il dettaglio spettrale definito dal filtro RBW.
Ad esempio:
- Quando si misura segnali a banda stretta o a basso livello, Gli ingegneri utilizzano in genere un piccolo RBW per ottenere un'alta risoluzione e poi riducono il VBW per stabilizzare la traccia.
- Quando si esegue scansioni a banda larga o ricerche rapide di segnali, Un RBW più grande accelera le misure e un VBW corrispondentemente più grande permette di mantenere visibile il comportamento del segnale in tempo reale.
Un errore comune è quello di ridurre il VBW lasciando l'RBW troppo ampio, aspettandosi una migliore risoluzione. In pratica, si ottiene solo uno spettro più omogeneo ma ancora impreciso.

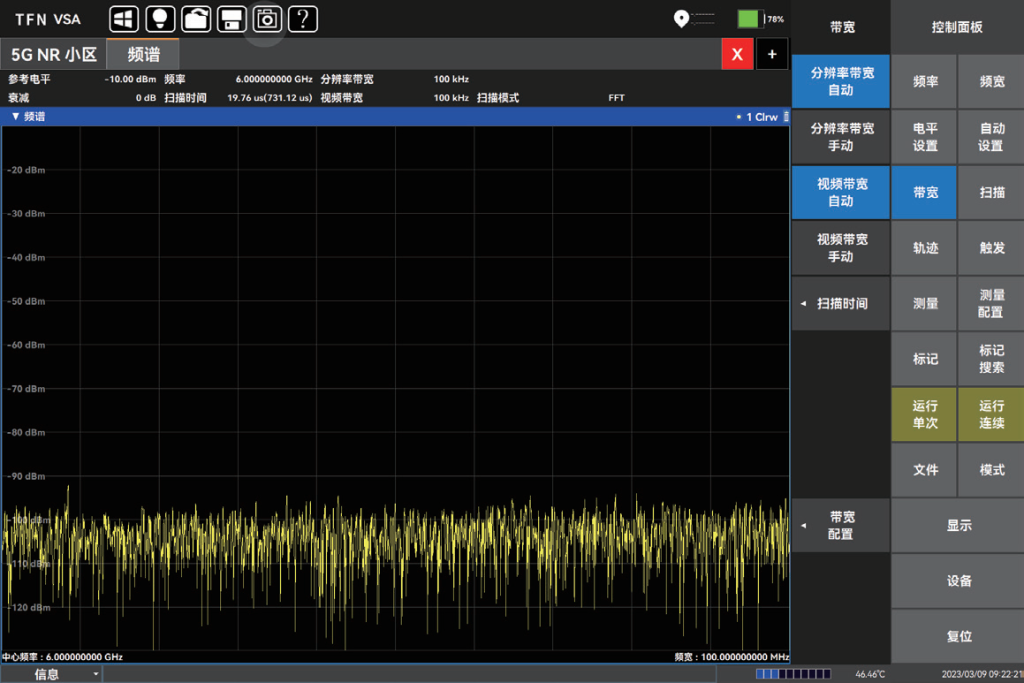

Controllo RBW e VBW negli analizzatori di spettro della serie RMT di TFN
Analizzatori di spettro TFN serie RMT forniscono un controllo sia automatico che manuale di RBW e VBW, consentendo agli utenti di adattare le impostazioni della larghezza di banda ai diversi requisiti di misura.
La larghezza di banda della risoluzione può essere regolata da 1 Hz a 3 MHz. In modalità manuale, i valori possono essere inseriti direttamente con i tasti numerici o regolati con una rotella. In modalità automatica, la RBW cambia dinamicamente con l'intervallo di frequenza, in base al valore configurato. Rapporto SPAN/RBW, garantendo un equilibrio ragionevole tra risoluzione e velocità di scansione.
Anche la larghezza di banda video supporta un intervallo compreso tra 1 Hz e 3 MHz. Se impostata in modalità automatica, la VBW tiene traccia della RBW in base a un valore predefinito. Rapporto RBW/VBW, che aiuta gli utenti a ottenere rapidamente un display stabile e leggibile senza bisogno di una regolazione fine manuale.
Questo controllo flessibile della larghezza di banda è particolarmente utile quando si passa da misure di precisione a indagini rapide sullo spettro.
Perché è importante la differenza tra VBW e RBW
L'incomprensione di VBW e RBW porta spesso a conclusioni errate durante l'analisi dello spettro. I tecnici possono trascurare i segnali di interferenza, valutare male i livelli di rumore o interpretare in modo errato le caratteristiche della modulazione semplicemente perché le impostazioni della larghezza di banda non sono ottimizzate.
Distinguendo chiaramente i ruoli di RBW e VBW, gli utenti possono:
- Migliorare l'affidabilità delle misure
- Riduzione dei tempi di test
- Evitare risultati dello spettro falsi o fuorvianti
Nei test RF professionali, la corretta configurazione della larghezza di banda non è solo una preferenza del display, ma influisce direttamente sulla validità della misura.
Conclusione: VBW vs RBW nella pratica
- Larghezza di banda di risoluzione (RBW) determina la risoluzione in frequenza e la separazione dei segnali
- Larghezza di banda video (VBW) controlla la scorrevolezza della traccia e il comportamento del rumore visualizzato
- L'RBW influisce sulla velocità di sweep e sull'accuratezza delle misure
- Il VBW migliora la leggibilità, ma non la risoluzione.
Per ottenere misure accurate dell'analizzatore di spettro, configurare sempre prima la RBW in base alle esigenze di risoluzione, quindi regolare la VBW per ottenere una visualizzazione pulita e interpretabile.
