MN3 Mini OTDR
Un choix parfait pour le FTTH
Points forts

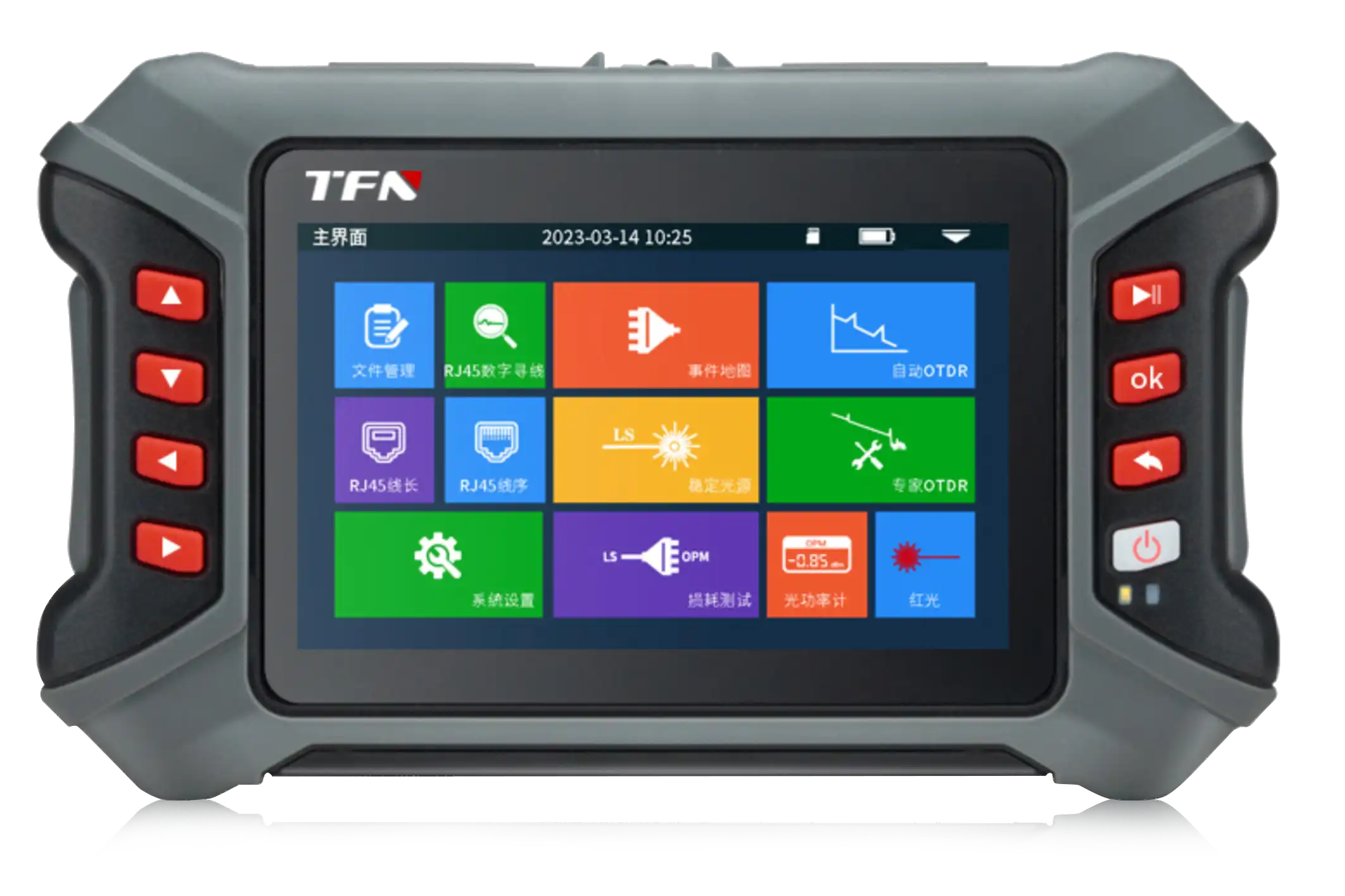

- Un écran tactile LCD de 3,5 pouces et des boutons facilitent son utilisation.
- Longueur d'onde : 1310nm/1550nm. Gamme dynamique : 28/26dB
- Une zone aveugle de test d'au moins 1 mètre

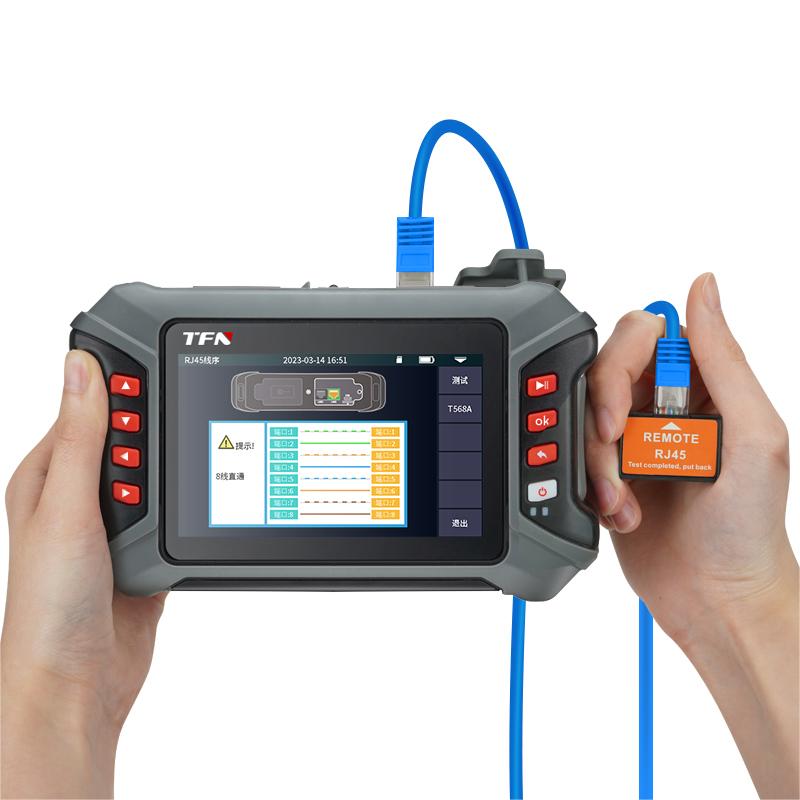

- Intègre l'OTDR, l'OPM (Optical Power Meter), le VFL (Visual Fault Locator), l'OLS (Optical Light Source) et le test des câbles réseau RJ45 - le tout dans un seul appareil compact.
- Moins de 1 kg et portable, avec une autonomie de 12 heures
- Il permet d'effectuer des tests en un seul clic, de diagnostiquer automatiquement les résultats et d'effectuer des mesures en temps réel pour une utilisation simple et efficace.

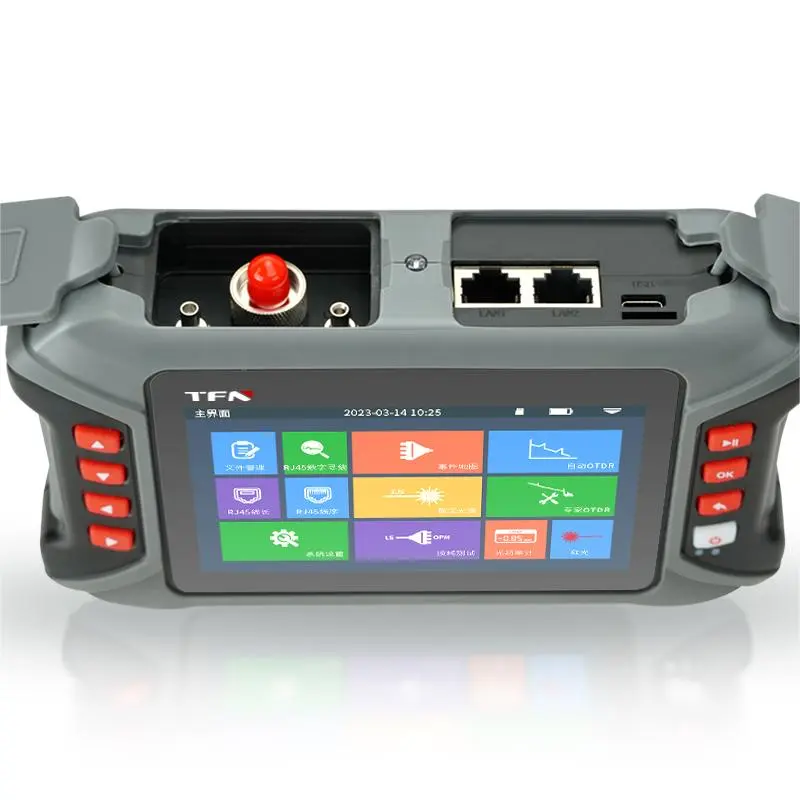

- Prend en charge les interfaces USB, MiniUSB et Ethernet, permettant la connexion à des clés USB, des imprimantes et des PC.
- OPM, VFL, OLS
- Localisation de l'erreur
- Essai de perte optique
- Carte des événements (œil optique)
Le mini OTDR prend en charge le contrôle à distance et l'expansion multi-interface, et convient au test des cordons de raccordement en fibre optique et à la maintenance des liaisons FTTH. Il constitue le compagnon de test idéal pour les ingénieurs de terrain.
Spécifications
| Modèle / Articles | MN3 Mini OTDR | |||||||
| Longueur d'onde | 1310/1550 nm | |||||||
| Gamme dynamique | 28/26 dB | |||||||
| Événement Zone morte (m) | 1 m | |||||||
| Atténuation Zone morte (m) | 8 m | |||||||
| Plage de test | 500 m, 1 km, 2 km, 4 km, 8 km, 16 km, 32 km, 64 km, 100 km | |||||||
| Précision de la distance | ±(1 m+ intervalle d'échantillonnage + 0,005%*distance d'essai) | |||||||
| Connecteur optique | FC/PC （interchangeable SC, ST） | |||||||
| OPM | -70 dBm à +26 dBm | |||||||
| Batterie | 6300mAh. Autonomie en veille supérieure à 12 heures | |||||||
| Poids | 1 kg | |||||||
Caractéristiques

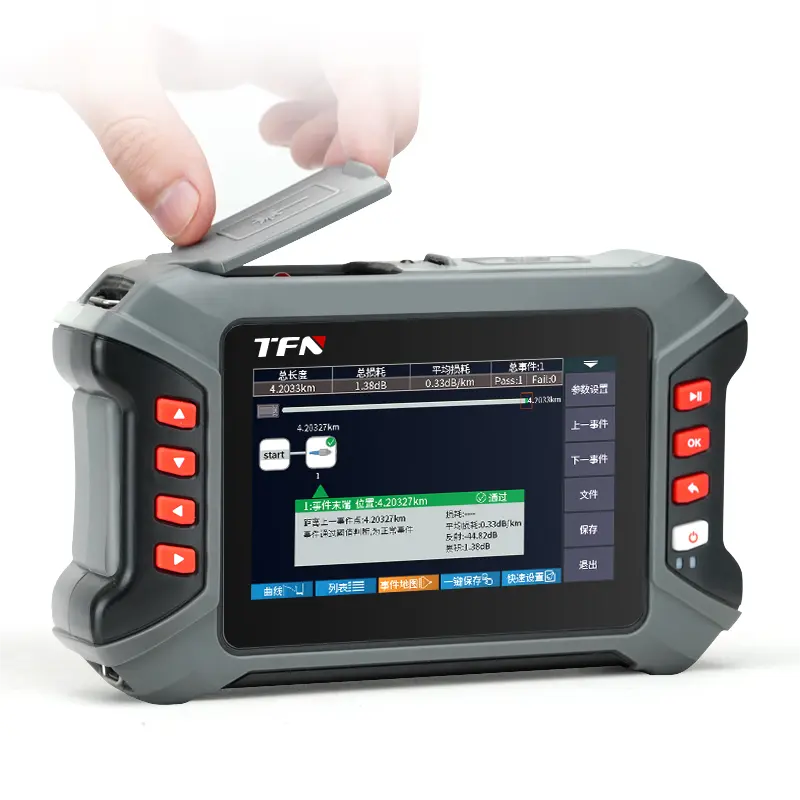

La carte des événements fournit une vue graphique intuitive de tous les événements détectés le long de la liaison fibre, tels que le début/la fin de la fibre, les épissures, les connecteurs et les sections de fibre. Les événements sont affichés sous forme d'icônes claires classées par distance, ce qui permet aux utilisateurs de comprendre rapidement la structure et l'état de la liaison en un coup d'œil.
L'OTDR offre une gamme complète de liste des événements avec des informations détaillées pour chaque événement, y compris le type d'événement, la distance, la perte et la perte de retour. Les utilisateurs peuvent facilement sélectionner un événement sur la carte ou la liste pour afficher sa position correspondante sur la trace, ce qui permet un dépannage plus rapide et une analyse plus efficace des fibres.
Essai de perte optique
Cas d'utilisation
Construction et acceptation du réseau FTTH
Maintenance des cordons de raccordement et des panneaux de raccordement en fibre optique
Localisation des défauts des câbles optiques et diagnostic des liaisons
Mise en service des équipements de communication optique des centres de données
Formation pratique sur site
Démonstration du produit
Expériences réelles avec l'OTDR TFN
Eric H.
“Très facile à utiliser. Je suis un client fidèle de TFN depuis des années. Le support technique est sympa et les produits sont toujours fiables. cela rend le dépannage beaucoup plus rapide. Très bon rapport qualité/prix.”
Scott N.
“J'ai récemment acheté un testeur otdr, et je ne pouvais pas être plus satisfait de mon achat. Compact et rapide, il est devenu notre outil de prédilection pour les tests de fibre optique. Les résultats sont très précis”
FAQ
Quelles sont les langues prises en charge par MN3 Mini OTDR ?
Notre OTDR prend en charge l'anglais pour la version standard, et la version optionnelle prend en charge le russe, l'espagnol et l'arabe.
Quel est le délai d'exécution ?
Pour nos produits standard, s'ils sont en stock et prêts à être expédiés, le délai est d'environ 7 à 10 jours. Pour les produits optionnels, le délai est d'environ 25 à 30 jours.
Soutenez-vous la formation en ligne ?
Oui, nous proposons des formations en ligne. Nous avons également des vidéos d'utilisation en anglais pour les OTDR (sur notre site Web). Chaîne YouTube) et des logiciels d'analyse pour nos clients.
