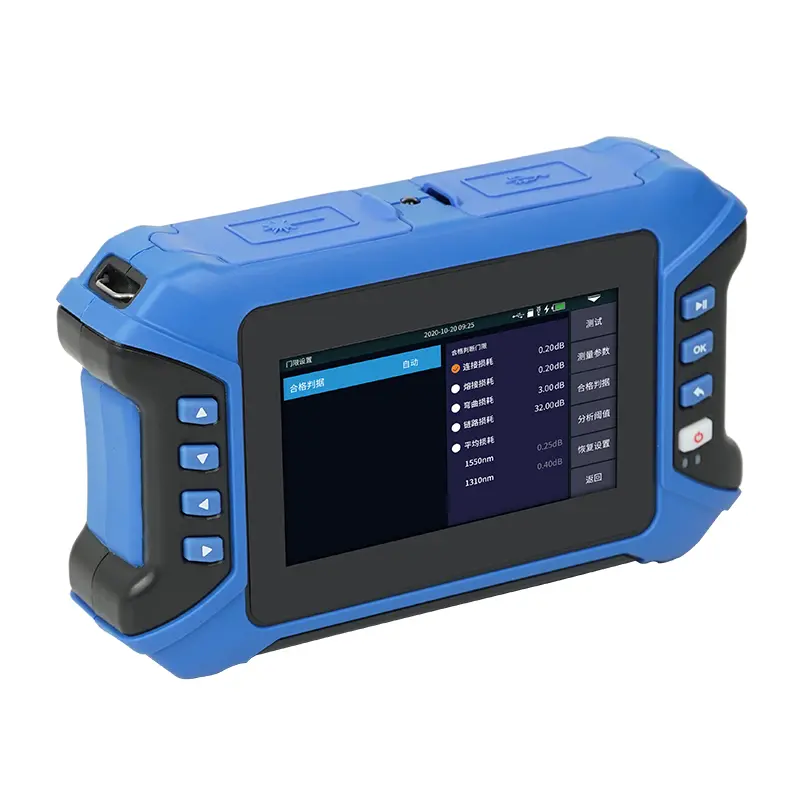

Mini OTDR F1
Un testeur OTDR parfait pour FTTx
Points forts
- Un écran tactile LCD de 4,3 pouces et des boutons facilitent son utilisation.
- Longueur d'onde : 1310nm/1550nm. Gamme dynamique : 32/30dB
- Une zone aveugle de test d'au moins 1 mètre.

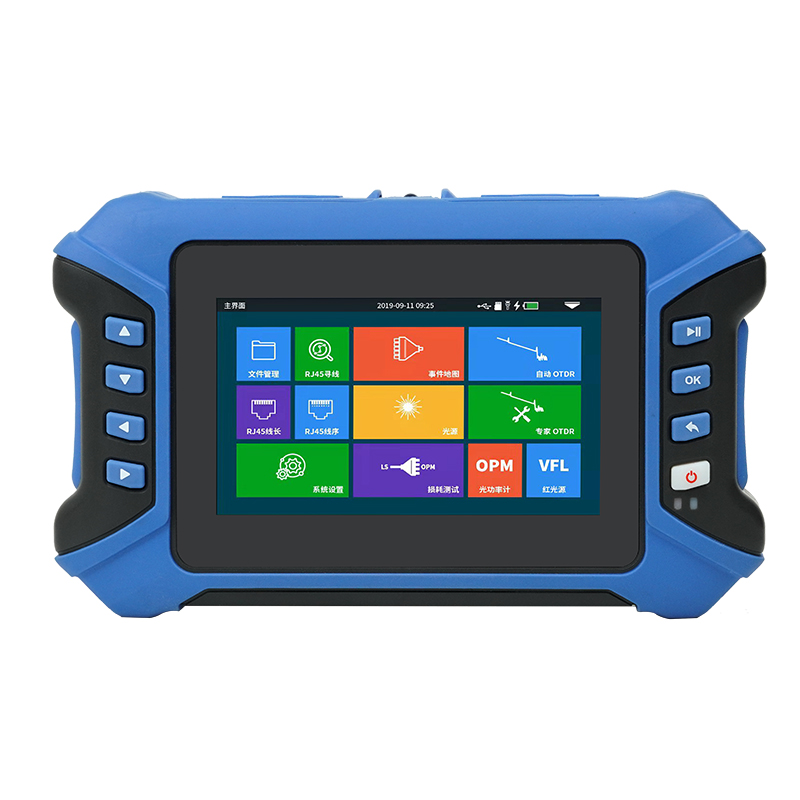

- Intègre l'OTDR, l'OPM (Optical Power Meter), le VFL (Visual Fault Locator), l'OLS (Optical Light Source) et le test des câbles réseau RJ45 - le tout dans un seul appareil compact.
- Moins de 1 kg et portable, avec une autonomie de 12 heures.
- Il permet d'effectuer des tests en un seul clic, de diagnostiquer automatiquement les résultats et d'effectuer des mesures en temps réel pour une utilisation simple et efficace.
- Prend en charge les interfaces USB, MiniUSB et Ethernet, permettant la connexion à des clés USB, des imprimantes et des PC.

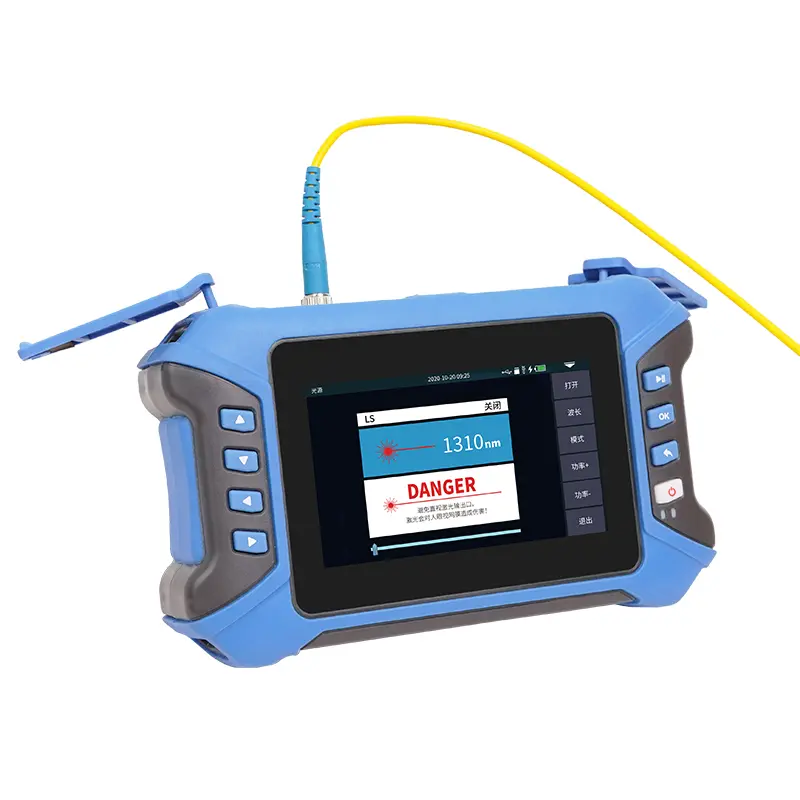

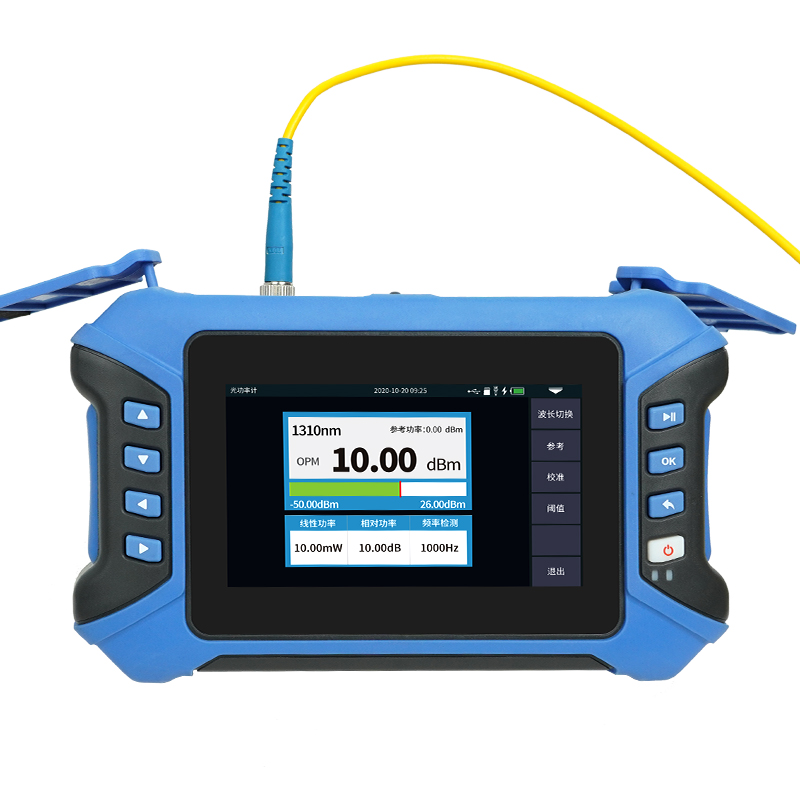

- OPM, VFL, OLS
- Localisation de l'erreur
- Essai de perte optique

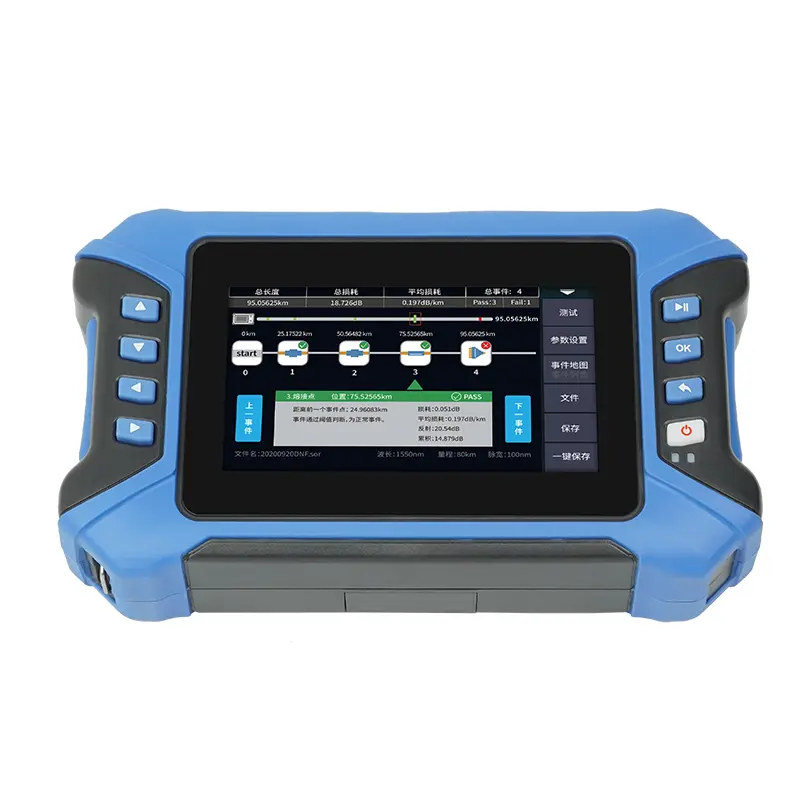

- Carte des événements (œil optique)
Le mini OTDR supporte la commande à distance et l'expansion multi-interface, et convient pour les tests de cordons de raccordement en fibre optique et la maintenance des liaisons FTTx. Il constitue le compagnon de test idéal pour les ingénieurs de terrain.
Spécifications
| Modèle / Articles | F1 mini OTDR | |||||||
| Longueur d'onde | 1310/1550 nm | |||||||
| Gamme dynamique | 32/30 dB | |||||||
| Événement Zone morte (m) | 1 m | |||||||
| Atténuation Zone morte (m) | 8 m | |||||||
| Plage de test | 500 m, 1 km, 2 km, 4 km, 8 km, 16 km, 32 km, 64 km, 128 km, 256 km | |||||||
| Précision de la distance | ±(1 m+ intervalle d'échantillonnage + 0,005%*distance d'essai) | |||||||
| Connecteur optique | FC/PC （interchangeable SC, ST） | |||||||
| OPM | -70 dBm à +26 dBm | |||||||
| Batterie | 6300mAh. Autonomie en veille supérieure à 12 heures | |||||||
| Poids | 1 kg | |||||||
Cas d'utilisation
Construction et acceptation du réseau FTTx
Test et maintenance des cordons de raccordement et des panneaux de raccordement en fibre optique
Localisation des défauts du câble optique et diagnostic de la liaison
Mise en service d'équipements de communication optique dans un centre de données
Formation pédagogique et formation pratique sur site
Démonstration du produit
Le mini OTDR F1 offre les avantages principaux d'une conception légère, de tests de haute précision et d'un fonctionnement intelligent, ce qui le rend adapté au personnel de maintenance qui travaille fréquemment à l'extérieur et exige une grande portabilité et une grande facilité d'utilisation. Qu'il s'agisse de tester des cordons de raccordement à courte distance ou de maintenir des câbles dorsaux à longue distance, la série mini OTDR fournit un support de test fiable et efficace, aidant les utilisateurs à augmenter leur productivité et à réduire leurs coûts d'exploitation.
Expériences réelles avec l'OTDR TFN
Eric H.
“Très facile à utiliser. Je suis un client fidèle de TFN depuis des années. Le support technique est sympa et les produits sont toujours fiables. cela rend le dépannage beaucoup plus rapide. Très bon rapport qualité/prix.”
Scott N.
“J'ai récemment acheté un testeur otdr chez TFN, et je ne pouvais pas être plus satisfait de mon achat. Compact et rapide, il est devenu notre outil de prédilection pour les tests de fibre optique. De plus, les résultats sont très précis.”
FAQ
Quelles sont les langues prises en charge par F1 mini OTDR ?
Notre OTDR prend en charge l'anglais pour la version standard, et la version optionnelle prend en charge le russe, l'espagnol et l'arabe.
Quel est le délai d'exécution ?
Pour nos produits standard, s'ils sont en stock et prêts à être expédiés, le délai est d'environ 7 à 10 jours. Pour les produits optionnels, le délai est d'environ 25 à 30 jours.
Soutenez-vous la formation en ligne ?
Oui, nous proposons des formations en ligne. Nous avons également des vidéos d'utilisation en anglais pour les OTDR (sur notre site Web). Chaîne YouTube) et des logiciels d'analyse pour nos clients.
