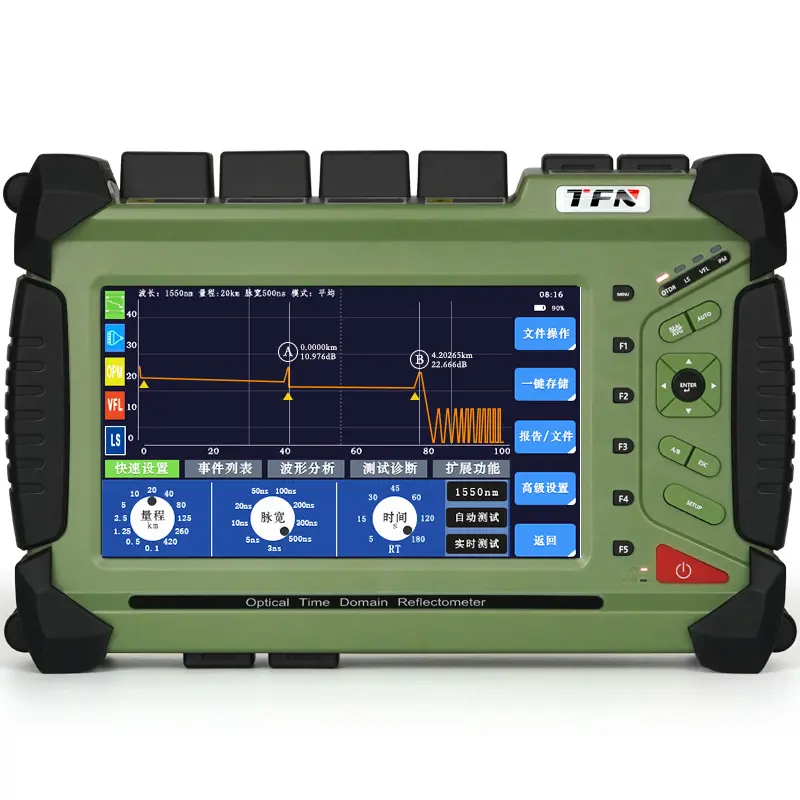

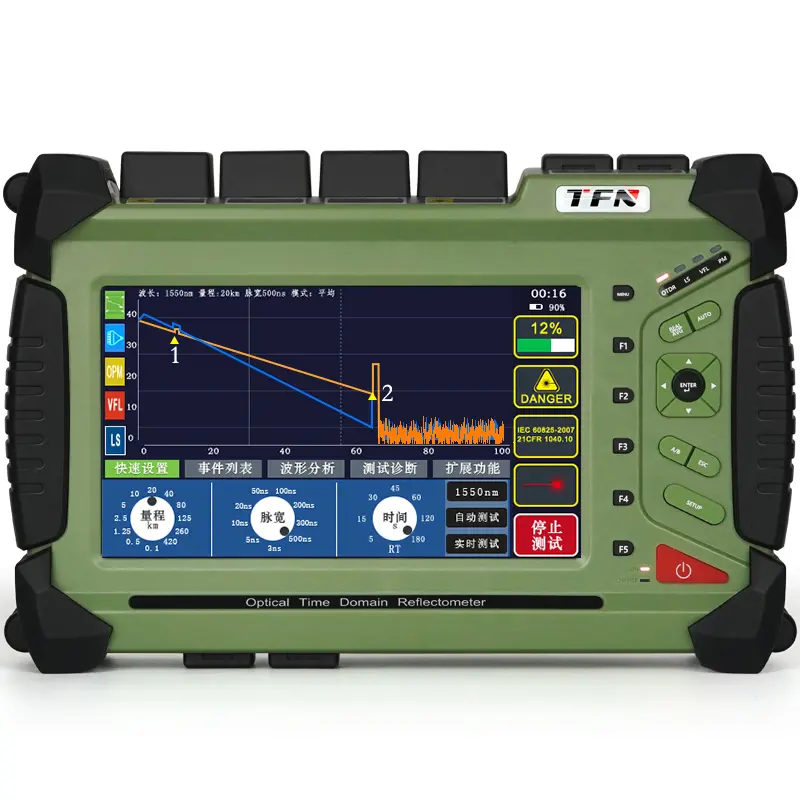

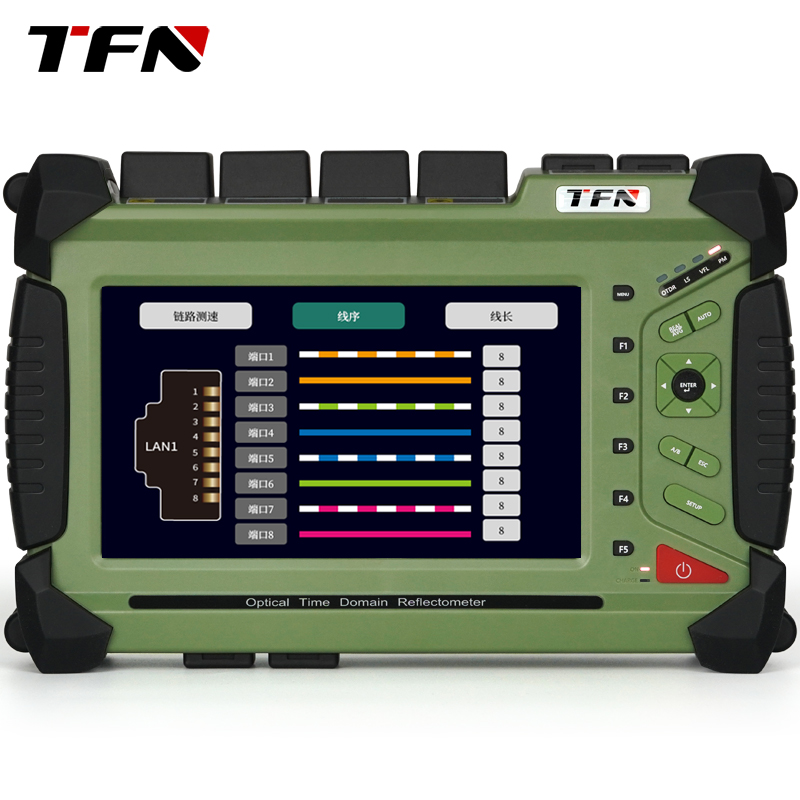

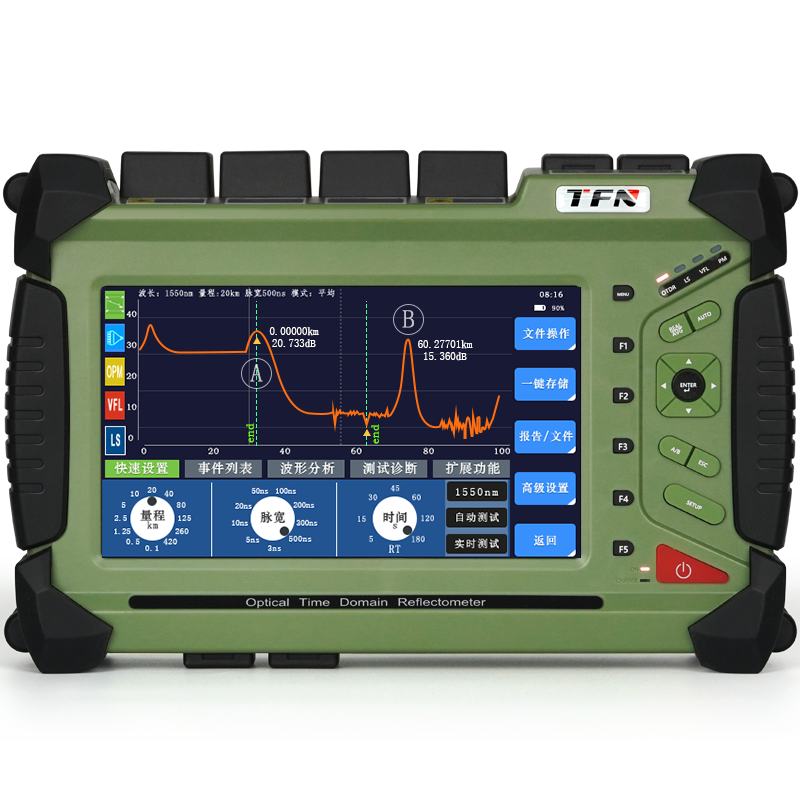

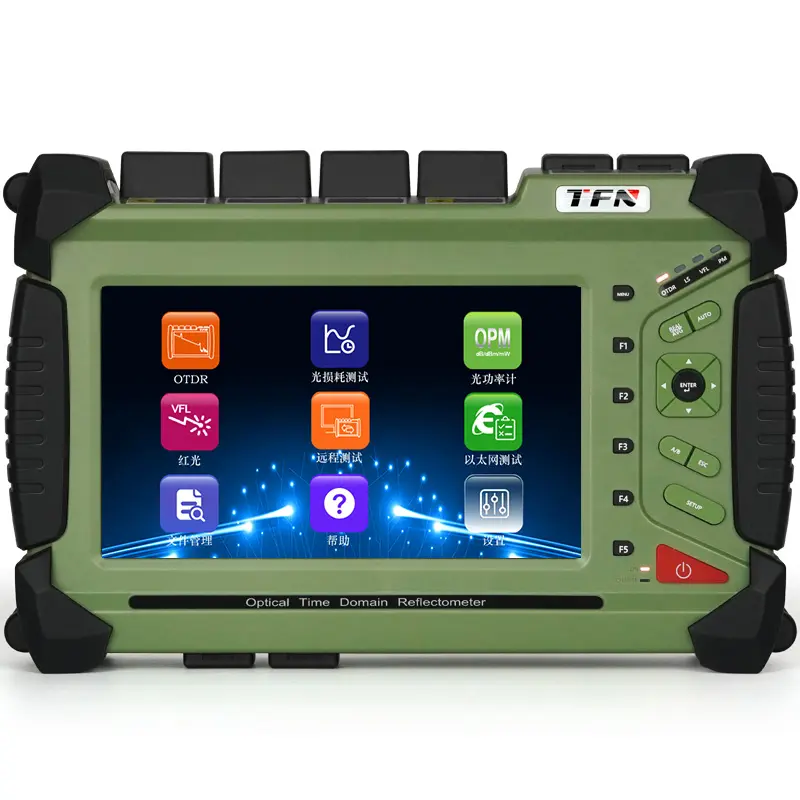

F4-Series Compact OTDR
Points forts
- An 8-inch high-definition touchscreen and buttons make it easy to use
- Gamme dynamique 35/33 dB
- A minimum test blind zone of 0.8m
- The optional online test module enables lossless link light test
- Single-mode, multi-mode, and integrated OTDR all available
- OPM, VFL
- Localisation de l'erreur
- Essai de perte optique
- Optical eye (MAP view)
- Bluetooth
TFN offers a high-performance multi-function OTDR for fast and accurate optical fiber testing. F4 OTDR also features Ethernet test, remote test, and OTDR test.
Spécifications
| Modèle / Objet | F4 | F4-V1 | F4-V2 | F4-SMV | ||||
| Longueur d'onde (nm) | 1310/1550 | 1310/1550 | 1310/1550 | 850/1300/1310/1550 | ||||
| Gamme dynamique (dB) | 35/33 | 42/40 | 45/43 | 26/30/37/35 | ||||
| Événement Zone morte (m) | 1 | 0.8 | 0.8 | 1 | ||||
| Atténuation Zone morte (m) | 6 | 6 | 6 | 6 | ||||
| Plage de test | 500m /1km /2km /4km /8km /16km /32km /64km /128km /256km | |||||||
| Largeur d'impulsion | 5ns/10ns/50ns/160ns/320ns/500ns/1000ns/5000ns/10000ns/ 20000ns | |||||||
| Précision de la distance | ±(0.75m+ sampling interval + 0.005%*test distance) | |||||||
| Connecteur optique | FC/PC （interchangeable SC, ST） | |||||||
| OPM | -50dB ~+26dB | |||||||
| Batterie | 15600mAh. Standby time over 10 hours | |||||||
| Poids | 1.1 KG | |||||||
Please note: 1. The F4-V1, F4-V2, and F4-SMV are a custom edition. 2. The F4 is not equipped with a fiber microscope.
Démonstration du produit
Cas d'utilisation
Acceptance testing of fiber optic communication systems.
Development and production of fiber optic cables
Construction testing and repair of the communication system.
OTDR
L'OTDR offre des options de configuration flexibles, y compris des configurations de fibres de lancement et d'extrémité. Il prend en charge les seuils PASS/FAIL personnalisables, distingue visuellement les qualifications des événements, génère des rapports PDF détaillés et permet la comparaison de plusieurs courbes SOR avec des méthodes d'analyse avancées telles que les méthodes à quatre points et LSA.
Expériences réelles avec l'OTDR TFN
Eric H.
“Très facile à utiliser. Je suis un client fidèle de TFN depuis des années. Le support technique est sympa et les produits sont toujours fiables. cela rend le dépannage beaucoup plus rapide. Très bon rapport qualité/prix.”
Scott N.
“J'ai récemment acheté un testeur otdr, et je ne pouvais pas être plus satisfait de mon achat. Compact et rapide, il est devenu notre outil de prédilection pour les tests de fibre optique. Les résultats sont très précis”
FAQ
Which languages does F4 OTDR support?
Notre OTDR prend en charge l'anglais pour la version standard, et la version optionnelle prend en charge le russe, l'espagnol et l'arabe.
Quel est le délai d'exécution ?
Pour nos produits standard, s'ils sont en stock et prêts à être expédiés, le délai est d'environ 7 à 10 jours. Pour les produits optionnels, le délai est d'environ 25 à 30 jours.
Soutenez-vous la formation en ligne ?
We support online demos, and you can also watch tutorials of F7 OTDR tester on YouTube (the same applies to F4).
